1、概述

插入式超聲波流量計由壁掛式主機和插入式傳感器組成；經過全新升級，TUF-2000B款主機防護等級提升至IP67；只需在管道表面開兩個安裝孔即可安裝插入式傳感器。利用開孔工具，可實現不停水安裝插入式超聲波傳感器，由于傳感器直接與流體接觸，測量穩定可靠。

2、工作原理

超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式:

θ為聲束與液體流動方向的夾角

M為聲束在液體的直線傳播次數

D為管道內徑

Tup為聲束在正方向上的傳播時間 ；Tdown為聲束在逆方向上的傳播時間ΔT=Tup –Tdown

3、性能參數

測量精度： ≤1.0 %

重復性： 0.2%

流速范圍： 0～±10 m/s

信號輸入： 3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號

信號輸出： 1路4 20mA， 1路繼電器，1路OCT脈沖輸出（脈沖寬度6~1000ms，默認200ms）

通訊協議：RS485 串行接口

測量原理： 超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算

顯 示：  2×10 背光型液晶顯示器

操 作： 固定式：4×4 輕觸鍵盤；便攜式：4×4+2 輕觸鍵盤

其他功能： 記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能可選自動或手動

累積量功能：記憶每天的工作狀態，可編程批量（定量）控制器，故障自診斷功能，網絡工作方

式等。

傳感器類型

外夾式：標準 S 型，適用于管徑 DN32-DN6000mm；

插入式：標準 C 型，適用于管徑 DN40-DN6000mm；

管道式：標準G型，適用于管徑 DN32-DN6000mm

管 道

材 質：碳鋼、不銹鋼、鑄鐵、PVC、水泥管等一切質地密致管道

內 徑：15mm～6000mm

直管段要求：上游10D，下游5D，距泵出口30D（D為管徑）

流 體

種  類：水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

濁 度：≤10000 ppm 且氣泡含量小

溫 度： -30~160℃

流 向： 可對正反向流量分別計量，并可計量凈流量

工作環境溫度

主機：-30-70℃

探頭：-30 ~ +160℃

濕 度

主機：85%RH

探頭：可浸水工作，水深≤2 米

4、應用示例

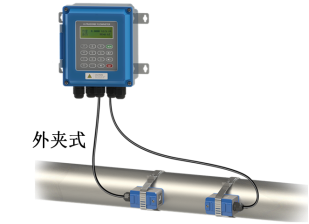

1.外夾式超聲波流量計：只需將外夾式傳感器粘貼在管道表面即可完成各種液體的流量測量，與傳統流量計相比，它無需斷管斷流，安裝方便快捷，真正實現了無損安裝。

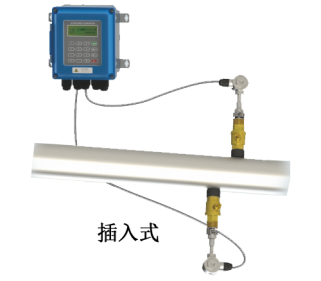

2.插入式超聲波流量計：只需在管道表面開兩個安裝孔即可安裝插入式傳感器。利用開孔工具，可實現不停水安裝插入式超聲波傳感器，由于傳感器直接與流體接觸，測量精度穩定可靠。

3.管段式超聲波流量計：DN40及以上管道適用；管段式超聲波流量計具有安裝簡單，始動流量低，測量精度高，無壓力損失等優點。

5、超聲波流量計選型表
