GDST3051智能壓力/差壓變送器

GDST3051智能變送器是一種多功能數字化儀表，在采用先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片機技術和傳感器數字轉換技術精心設計而成。核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。
產品詳情

1、概述

GDST3051智能變送器是一種多功能數字化儀表，在采用先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片機技術和傳感器數字轉換技術精心設計而成。

核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化。

具有強大的界面操作功能，數字表頭可以顯示壓力、百分比和電流，及0～100％模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本參數的設置，極大的方便了現場調試。

對于實行上位機監控的現場，此智能軟件可同時監控16臺變送器，并可監控每一臺變送器的壓力、百分比及電流值的趨勢曲線。這是此GDST3051智能變送器的獨特功能之所在。

信號轉換、信號采集與處理及電流輸出控制采用了一體化專用集成電路（ASICS），使變送器具有穩定、可靠、抗振等特點，具有良好的互換性。


2、性能指標

2.1技術參數

型號

GDST3051

輸出信號

4-20mA、4-20mA+HART、RS485

供電電源

24VDC

精度

±0.1%F.S

阻尼

電氣阻尼為0～32 秒，可按0.1 秒的時間隔調整

指示

LCD 液晶顯示

量程和零位調節

智能電子部件上的設定按鈕，或通過HART通訊器進行調整

溫度范圍

電子電路：-40～＋85℃， 敏感元件：-40～＋104℃

啟動時間

在最小阻尼時，最多2秒鐘

容積吸取量

小于0.16cm3

壓連接

普通型壓力容室上連接螺孔為1/4＂-18NPT，引壓接頭上的連接螺孔為1/2-14NPT或按訂貨要求

溫度影響

·最大量程零點誤差為量程的±0.5％/56℃；零點、量程總誤差為量程的±1.0％/56℃

·最小量程 零點誤差為量程的±3.0％/56℃；零點、量程總誤差為量程的±3.5％/56℃

振動影響

在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05％/g

超壓影響

對不同的量程，按規定過壓，其過壓誤差為最大量程的±0.25％

電源影響

小于輸出量程的0.005％/V

安裝位置影響

最大可產生0.24KPa的零點誤差，但可校正，對量程無影響

電磁／射頻干擾影響

按照SAMA PMC33.1，從20～1000MHz 進行試驗，場強可高至30V/m

電氣接口

M20×1.5、1/2”NPT(F)

防爆等級

隔爆型：ExiaIICT4


3、使用說明

3.1 電氣連接 系統接線

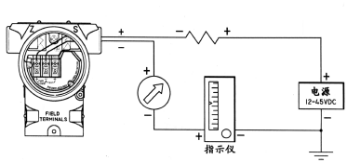

圖3-1 電氣接線圖

信號端子位于電氣盒的一個獨立艙內。在接線時，可擰下接線側的表蓋。左邊的端子是信號端子，右邊的端子是測試或指示表端子（圖 3-1 畫出了端子的位置，測試端子用于接任選的指示表頭或供測試，電源是通過信號 線送到變送器的，無需另外的接線）。

信號線可采用雙絞線效果更好。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要靠近強 電設備。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。

變送器電氣殼體上的穿線孔，應當密封或者塞?。ㄓ妹芊饽z），以避免電氣殼內潮氣積聚。如果穿線孔不 密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。

信號線可以不接地（浮空）或在信號回路中任何一點接地，變送器外殼可以接地或不接地。

因?yàn)樽兯推魍ㄟ^電容耦合接地，所以檢查絕緣電阻時，不應用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。


3.2 現場安裝

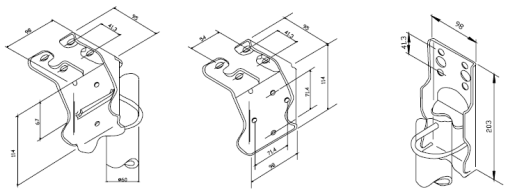

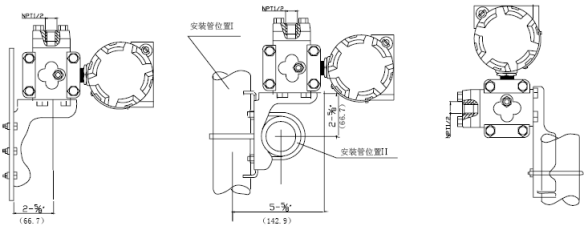

安裝支架外形尺寸及安裝方式示意圖


 a. 板裝彎支架，訂貨代號B2     b. 管裝彎支架，訂貨代號B1    C. 管裝平支架，訂貨代號B3


管裝彎支架                板裝彎支架               管裝平支架



4、壓力變送器-選型表：

GDST3051

智能電容式壓力（差壓）變送器

變送器


DP

差壓變送器

變送器類型

DR

微差壓變送器

HP

高靜壓差壓變送器

GP

壓力變送器

AP

絕對壓力變送器


代碼

調整范圍

適用變送器類型

測量范圍

2

0-0.125～1.5KPa

DR

3

0-1.3～7.5 KPa

DP、GP

4

0-6.2～37.4 KPa

DP、HP、GP、AP

5

0-31.1～186.8 KPa

DP、HP、GP、AP

6

0-117～690 KPa

DP、HP、GP、AP

7

0-345～2068 KPa

DP、HP、GP、AP

8

0-1170～6890 KPa

DP、GP、AP

9

0-3450～20680KPa

GP

0

0-6890～41370KPa

GP


A

2 MPa，用于DR 型

E

25 MPa，用于HP 型



最大過載壓力或靜壓

B

5 MPa，用于DR、DP 型

F

32 MPa，用于HP、GP、9型

C

10 MPa，用于DP 型

G

52 MPa，用于GP“0”型

D

14 MPa，用于DP、GP、AP 型




J

二線制4～20mA

輸出信號

S

二線制4～20mA，疊加HART協議



法蘭接頭

排氣/排液閥

隔離膜片



結構材料

22

316 不銹鋼

316 不銹鋼

316 不銹鋼

23

316 不銹鋼

316 不銹鋼

哈氏合C-276

24

316 不銹鋼

316 不銹鋼

蒙乃爾

25

316 不銹鋼

316 不銹鋼

鉭

33

哈氏合金C

哈氏合金C

哈氏合C-276

35

哈氏合金C

哈氏合金C

鉭










防爆選項

O

普通型

D

隔爆型

E

本安型


M1

0-100%線性指示

附加任選項

M2

0-100%平方根指示

M3

LED 數字顯示器

M4

LCD 液晶顯示器

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

壓力室泄放閥位于上部

D2

壓力室泄放閥位于下部


-XXXX

出廠時標定量程，單位kPa

GDST3051









訂貨代碼
