GDT500磁致伸縮液位計

GDT500磁致伸縮液位， 高精度±0.5mm或±1mm，廣泛應用于高溫高壓液體、腐蝕性液體環境中； 桿式探桿最大測量距離6米，溫度范圍：-40-400℃；纜式探桿最大測量距離20米； 對于腐蝕性液體采用特氟龍、PTFE探桿和浮子； 對于分層液體可以同時測量界位和液位；
產品詳情

1、測量原理

磁致伸縮液位傳感器部分是基于磁致伸縮原理設計的，它由敏感波導絲、波導管、活動磁鐵及發射電脈沖信號和接收返回信號的電子部件構成, 當電子探頭中脈沖微波發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速速度沿波導絲傳遞。當脈沖環形磁場與磁浮子磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭力波，此扭力波以光速速度返回到電子探頭，使線圈兩端產生脈沖感應。通過測量出發電脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。


2、特點

l 廣泛應用于高溫高壓液體、腐蝕性液體環境中；

l 桿式探桿最大測量距離6米，溫度范圍：-40-400℃；

l 纜式探桿最大測量距離20米；

l 對于腐蝕性液體采用特氟龍、PTFE探桿和浮子；

l 對于分層液體可以同時測量界位和液位；

l 高精度，±0.5mm或±1mm；

l 高分辨率，響應快，

l 多種數據輸出方式選擇；

l HART(標準)  4…20mA模擬信號

l PROFIBUS PA

l 基金會現場總線（FF）

l 浮子磁鐵采用進口磁鐵，使用壽命長；

l 多種輸出方式可供選擇；

l 具有反向極性保護功能；

l 防雷擊、防射頻干擾,安裝方便、不需定期標定和維護；


產品按照防暴的要求設計和認證。適用于石油、化工、電力、鋼鐵、食品、制藥等行業的過程容器和存儲容器精確測量。


3、儀表概況

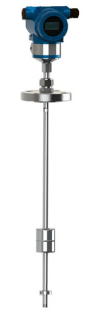

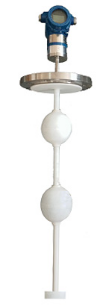

圖示




型號

GDT500-A

GDT500-B

GDT500-C

應用

過程條件簡單的一般普通液體，比如加油站油料、小型容器的液位測量

高溫高壓,過程條件復雜的液體，比如鍋爐、化工過程反應塔液位測量

強酸強堿,過程條件復雜的腐蝕性液體，比如液氯、硫酸槽等液位測量

最大量程

6m

6m

6m

測量精度

±1mm

±1mm

±1mm

過程連接

螺紋3/4”NPT，法蘭

螺紋3/4”NPT，法蘭

螺紋3/4”NPT，法蘭

測桿材質

304S、316L

304S、316L

316L +PTFE

浮子材質

316L

GH3039合金

316L +PTFE

過程溫度

-40℃～200℃

-40℃～400℃

-40℃～200℃

過程壓力

-0.1～6MPa

-0.1～25MPa

-0.1～4MPa

防爆標志

ExiaIICT6

ExiaIICT6

ExiaIICT6

殼體/防護

鑄鋁/IP65/68

鑄鋁/IP65/68

鑄鋁/IP65/68

電氣接口

M20*1.5，1/2”NPT

M20*1.5，1/2”NPT

M20*1.5，1/2”NPT

信號輸出

4…20mA

HART協議

RS485通信

4…20 mA

HART協議

RS485通信

4…20 mA

HART協議

RS485通信

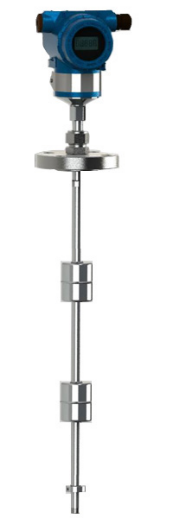

圖示




型號

GDT500-D

GDT500-E

GDT500-F

應用

多種混合液體界位測量，比如油水界位和液位測量

軟纜探桿，大量程儲罐液體測量，比如原油、成品油、化工原料、LNG等儲罐液位測量

雙腔液位計，磁致伸縮+磁翻版液位計，比如鍋爐、氣液混合、化工過程反應塔液位測量

最大量程

6m

30m

6m

測量精度

±1mm

±1mm

±1mm

過程連接

螺紋3/4”NPT，法蘭

螺紋3/4”NPT，法蘭

螺紋3/4”NPT，法蘭

測桿材質

304S、316L

304S、316L

304S、316L

浮子材質

316L

316L

316L

過程溫度

-40℃～200℃

-40℃～120℃

-40℃～350℃

過程壓力

-0.1～6MPa

-0.1～6MPa

-0.1～25MPa

防爆標志

ExiaIICT6

ExiaIICT6

ExiaIICT6

殼體/防護

鑄鋁/IP65/68

鑄鋁/IP65/68

鑄鋁/IP65/68

電氣接口

M20*1.5，1/2”NPT

M20*1.5，1/2”NPT

M20*1.5，1/2”NPT

信號輸出

兩線制4…20mA

HART協議

RS485通信

兩線制4…20mA

HART協議

RS485通信

兩線制4…20mA

HART協議

RS485通信



4、磁致伸縮液位計-選型表

GDT500系列磁致伸縮液位計










液位計系列

A

—

—

—

—

—

—

—

—

標準型

B

—

—

—

—

—

—

—

—

高溫高壓定制型

C

—

—

—

—

—

—

—

—

防腐型

D

—

—

—

—

—

—

—

—

多功能型

E

—

—

—

—

—

—

—

—

大量程軟纜型

F

—

—

—

—

—

—

—

—

就地顯示+遠傳

丨









安全認證

丨

P

—

—

—

—

—

—

—

標準型

丨

I

—

—

—

—

—

—

—

防爆型 ExiaIICT6

丨

丨








天線型式/材料

丨

丨

A

—

—

—

—

—

—

硬桿式/304

丨

丨

B

—

—

—

—

—

—

硬桿式/316

丨

丨

C

—

—

—

—

—

—

軟纜式/316

丨

丨

D

—

—

—

—

—

—

硬桿式/304+PTFE

丨

丨

X

—

—

—

—

—

—

F型專用

丨

丨

丨







輸出信號類型

丨

丨

丨

A

—

—

—

—

—

1路4-20mA，液面（界面）

丨

丨

丨

B

—

—

—

—

—

1路4-20mA+HART，液面（界面）

丨

丨

丨

C

—

—

—

—

—

2路4-20mA，液面+界面

丨

丨

丨

D

—

—

—

—

—

RS485，液面+界面

丨

丨

丨

E

—

—

—

—

—

RS485，液面+溫度

丨

丨

丨

F

—

—

—

—

—

RS485，液面+界面+溫度

丨

丨

丨

丨






過程連接形式/材料

丨

丨

丨

丨

GP

—

—

—

—

螺紋 M27*2

丨

丨

丨

丨

FA

—

—

—

—

法蘭 DN50 PN16 RF/304SS (HG/T20592-2009)

丨

丨

丨

丨

FB

—

—

—

—

法蘭 DN80 PN16 RF/304SS (HG/T20592-2009)

丨

丨

丨

丨

FC

—

—

—

—

法蘭 DN100 PN16 RF/304SS (HG/T20592-2009)

丨

丨

丨

丨

FD

—

—

—

—

法蘭 DN150 PN16 RF/304SS (HG/T20592-2009)

丨

丨

丨

丨

F1

—

—

—

—

法蘭 DN50 PN16 RF/304+PTFE (HG/T20592-2009)

丨

丨

丨

丨

F2

—

—

—

—

法蘭 DN80 PN16 RF/304+PTFE (HG/T20592-2009)

丨

丨

丨

丨

F3

—

—

—

—

法蘭 DN100 PN16 RF/304+PTFE (HG/T20592-2009)

丨

丨

丨

丨

AF

—

—

—

—

法蘭 DN20 PN16 RF/304S (HG/T20592-2009) 僅用于GDT500F型

丨

丨

丨

丨

BF

—

—

—

—

法蘭 DN25 PN16 RF/316 (HG/T20592-2009) 僅用于GDT500F型

丨

丨

丨

丨

丨





密封材料/過程溫度

丨

丨

丨

丨

丨

2

—

—

—

Viton/-40…+120℃

丨

丨

丨

丨

丨

4

—

—

—

Viton/-40…+200

丨

丨

丨

丨

丨

5

—

—

—

PEEK/-60…+250℃

丨

丨

丨

丨

丨

丨




殼體材質/防護等級

丨

丨

丨

丨

丨

丨

A

—

—

鑄鋁/IP66

丨

丨

丨

丨

丨

丨

S

—

—

304不銹鋼/IP67

丨

丨

丨

丨

丨

丨




電氣接口

丨

丨

丨

丨

丨

丨


M

—

M20*1.5   1個

丨

丨

丨

丨

丨

丨


M2

—

M20*1.5   2個

丨

丨

丨

丨

丨

丨


N

—

1/2"NPT（F） 1個

丨

丨

丨

丨

丨

丨


N2

—

1/2"NPT（F） 2個

丨

丨

丨

丨

丨

丨

丨

丨


表頭顯示和調試模塊

丨

丨

丨

丨

丨

丨

丨

丨

A

帶

丨

丨

丨

丨

丨

丨

丨

丨

X

不帶

#

#

#

#

#

#

#

#

#

選定訂貨代碼 GDT500-######
