GDZK系列阻旋式料位開關適用于各種敞口容器內料位的控制，儀表采用特殊油封設計，具有雙層防塵，并有進口離合器裝置保護馬達，工作可靠，使用維護方便，廣泛用于水泥、化工、食品、采礦、塑料、陶瓷等工業行業， 接觸物料后，馬達會停止轉動，同時輸出一組無源觸點信號 。是一種較理想的簡易料位控制儀表。

1、工作原理

阻旋式料位開關的葉片利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常的運轉，當葉

片接觸到料位時，葉片受到阻止，馬達停止轉動，儀表給出信號。

2、主要技術參數

l 供電電源：220VAC

l 消耗功率：3W

l 工作溫度：普通型：≤60℃；高溫型：≤200℃

l 工作壓力：常壓

l 觸點容量：250VAC,5A SPDT

l 轉    速：1R.P.M.

l 扭    力：0.5～1.0kg/cm

l 電氣接口：M20×1.5

l 防爆等級：EXdIIBT4

l 防護等級：IP65

l 過程連接：法蘭DN80 以上，

l 法蘭標準（如GB、JB/T、HGJ、ANSI、DIN 等）請用戶在訂貨時注明

l 開關長度：90～2000mm

l 接液材質：不銹鋼

l 接線盒材質：鋁合金

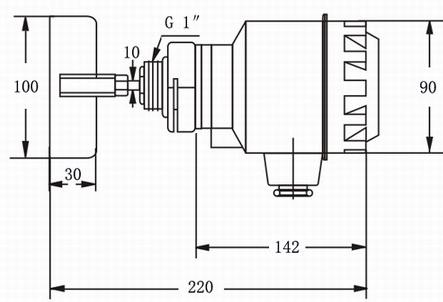

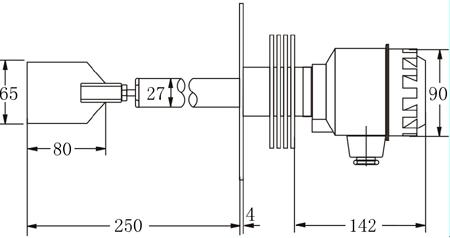

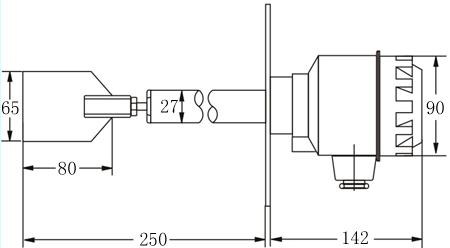

3、尺寸圖及接線圖

4、選型表
