KGD-200 系列射頻導納物位開關采用先進的射頻導納技術，克服了電容式物位開關不能消除導電棒掛料影響的缺陷。各項技術指標均達到國際同類產品水平，應用業績超過8萬臺，產品合格率及客戶滿意度超過99.99%，廣泛適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。此外，產品增加了現場工作狀態指示，是一種性能價格比較高且相當穩定可靠的物位開關。高溫高壓型可以應用在800℃、25MPa工作場合。

結構原理

物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分：測量探極、屏蔽極 及接地端，物料的高度反映為探極與容器壁間電容的變化，當物料到達開關工作點時，電子單 元作出反應，驅動繼電器動作，輸出開關信號。屏蔽極可防止由于電極上有掛料而產生誤動作 信號，僅當物料真正達到設置點時，才輸出開關控制信號。

        技術參數

l 電源：220VAC，50/60Hz  24VDC,100mA

l 靈敏度：0.3pF 或更小

l 工作溫度：-20～180℃  高溫800℃

l 環境溫度：-40～70℃

l 工作壓力：-0.1～1.38MPa

l 輸出信號：DPDT 繼電器

l 觸點容量：220VAC，5A 無感，3A 有感

l 響應時間：標準：0.2 秒

l 帶延時：0.2～90 秒可調

l 電氣接口：M20×1.5

l 防爆等級：隔爆型: EXDⅡBT4，本安型：EXIAIICT6

l 防護等級：IP65

l 過程連接： 3/4＂NPT 螺紋（標準）、法蘭等

l HG20592～20635-97 DN25 以上，其他法蘭標準請用戶在訂貨時注明

l 分體電纜長度：分體式傳感器至電子單元最大距離為45.7 米。若用戶未指明，出廠時為5 米

l 接液材質：304SS 和PTFE，高溫：陶瓷

l 接線盒材質：鋁合金

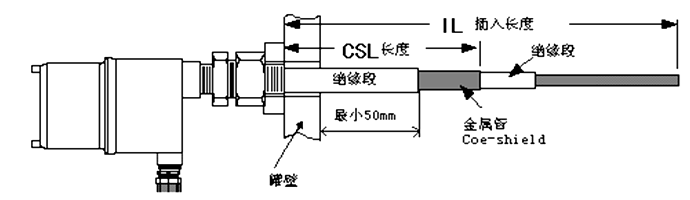

電極選型

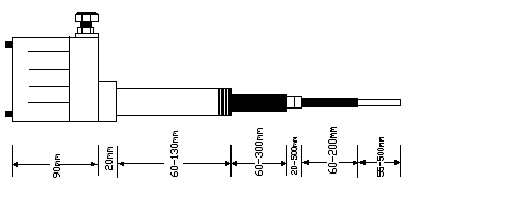

產品外形尺寸

1. 標準型：

2.高溫高壓型：

接線方法

1.標準型接線方法：

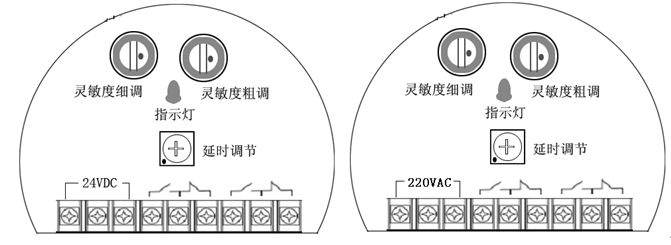

（1）．端子接線圖

（2）.電源連接：

220V AC電源線路的連接：火線(L)，中線(N)，地線G(非金屬容器應接地)，接線端子板參見面板布置圖

注意：千萬不可接錯，否則會損壞儀表。

24V DC電源線路導線的連接：正24V(+)，負24V(－)，地線(G)，接線端子板參見面反布置圖，連接控制繼電器的接線端子見板布置圖。接好后整理線端，并將接線線塞索緊(防塵型索緊線塞，索緊后可防止灰塵進入儀表)。

（3）.控制器的連接

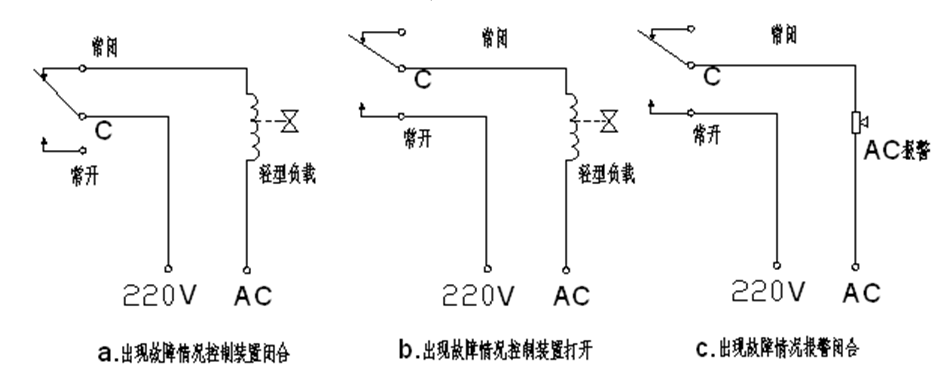

L系列繼電器輸出觸點是C型，2組雙刀雙擲，5A230V AC(阻抗)。輕型低電感負載用于螺線管式閥門報警，重載必須通過中間繼電器來帶動，下圖表示了

3個常見的連接方法。

1．所有的應用均以正確連接故障報警開關為基礎。參見操作部分。

2．所有繼電器狀態，均為物位計通電后  “擱置”狀態。

3．設備電源和報警或驅動電源應分開。

KGD-200 系列射頻導納物位開關--產品選型表
