SX-300A 防爆顯示表

SX-300A防爆顯示儀表是一種多功能顯示儀表，它適用于各種工藝現場，可進行多種現場信號采集顯示，便于工人巡檢監控；可采集4-20mA模擬量、PT100熱電阻、熱電偶等信號，并可參與控制、變送等簡單信號處理；采用鋁合金殼體，防護等級可達IP65/68，防爆標志ExiaIIBT6，適用于環境條件惡劣的工藝環境。
產品詳情

SX-300A防爆顯示儀表是一種多功能顯示儀表，它適用于各種工藝現場，可進行多種現場信號采集顯示，便于工人巡檢監控；可采集4-20mA模擬量、PT100熱電阻、熱電偶等信號，并可參與控制、變送等簡單信號處理；采用鋁合金殼體，防護等級可達IP65/68，防爆標志ExiaIIBT6，適用于環境條件惡劣的工藝環境。


1、技術指標

型 號

SX-300A

SX-300SC

SX-300MD

輸 入

4-20mA、PT100

4-20mA

4-20mA/RS485/HART/ TRL2

輸 出

4-20mA、2路繼電器

4-20mA

4-20mA/RS485

回路壓降

—

＜3.5 VDC

—

顯示精度

＜0.3% F.S

＜0.2% F.S

＜0.2% F.S

顯示位數

4位

4位

4位

防爆標志

ExiaIIBT6

ExiaIIBT6

ExiaIIBT6

防護等級

IP65 / IP68

IP65 / IP68

IP65 / IP68

工作電源

24VDC、220VAC

無需單獨供電

24VDC、220VAC

殼體材質

鑄鋁

鑄鋁/不銹鋼

鑄鋁

外供電壓

24VDC（可選）

無

無

電氣接口

M20*1.5、1/2NPT（F）

M20*1.5、1/2NPT（F）

M20*1.5、1/2NPT（F）

安裝方式

2”U型卡、板卡

2”U型卡、板卡

2”U型卡、板卡



2、使用方法：

第一步：打開儀表

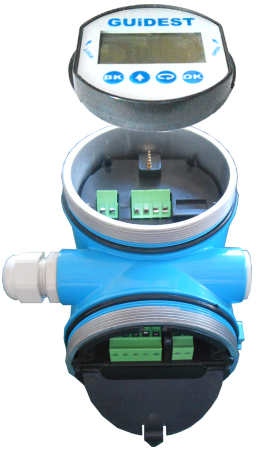

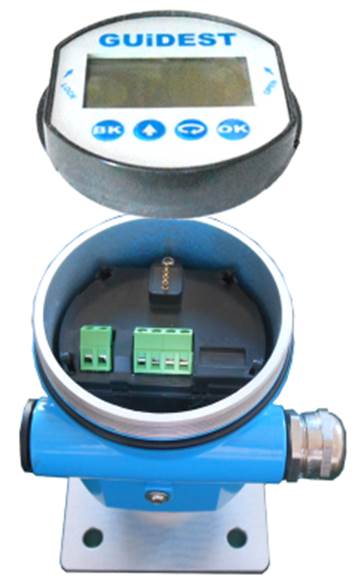

                 單腔殼體                                      雙腔殼體

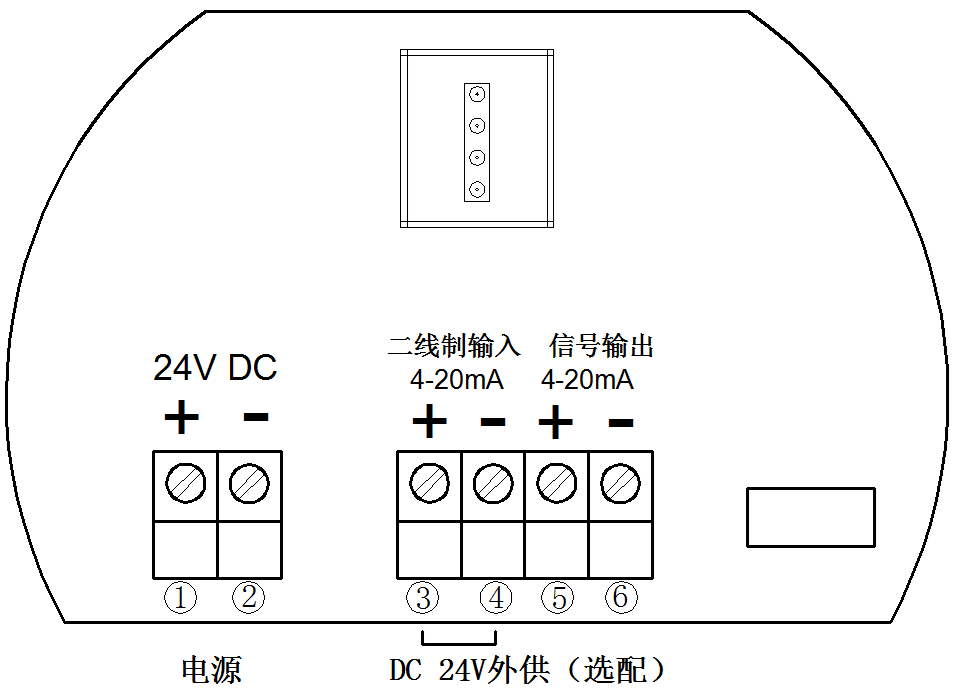

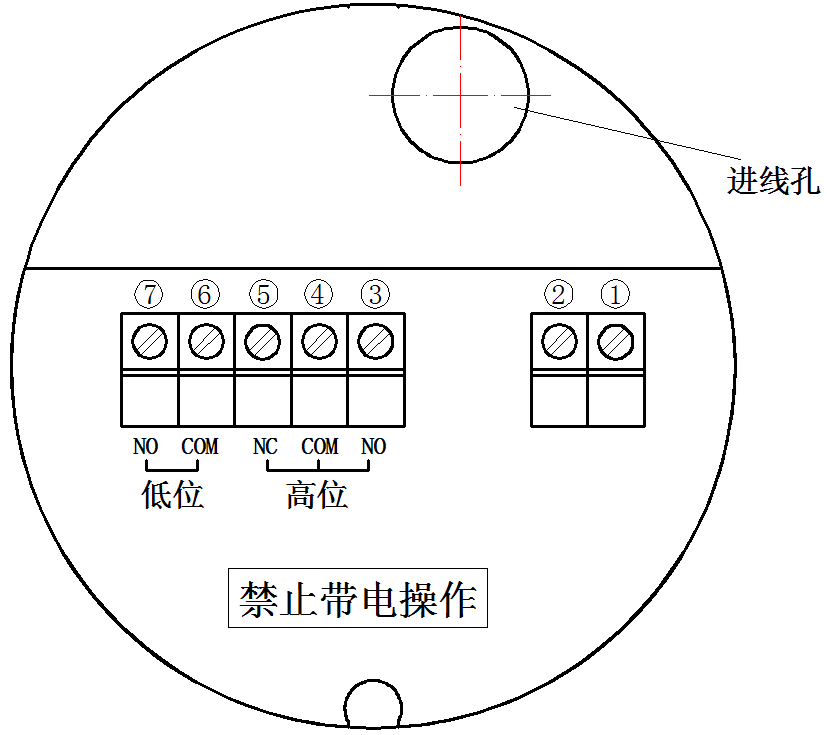

第二步：儀表接線圖示：



3、產品選型

GUIDEST SX-300 顯示類儀表



A

二次顯示表

儀表類型

SC

回路顯示表

MD

多參數顯示表


A

220V AC

供電類型

B

24V DC

C

無需獨立供電（適配SC型儀表）


2

4-20mA

輸入

P

PT100（僅A型儀表適用）

R

Modbus RS485（僅MD型儀表適用）

H

HART協議（僅MD型儀表適用）

T

羅斯蒙特TRL2（僅MD型儀表適用）


2

4-20mA

輸出

P

4-20mA+上下限2點繼電器報警（僅A型儀表適用）

R

Modbus RS485（僅MD型儀表適用）


M

M20*1.5

電氣接口

N

1/2”NPT（F）


A

帶24VDC外供電源（僅A型儀表適用）

外供電源

B

不帶外供電源


P

標準型

安全類型

I

防爆型ExiaIIBT6

GUIDEST

SX-300








訂貨代碼
