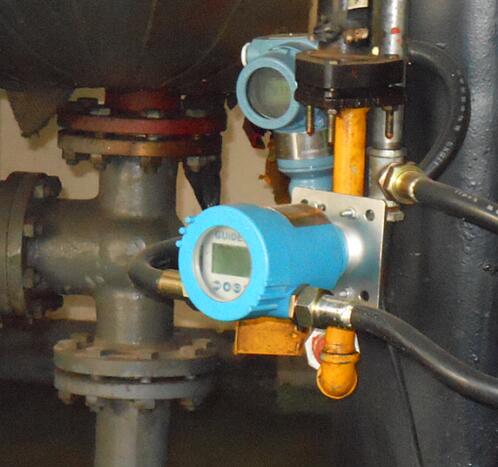

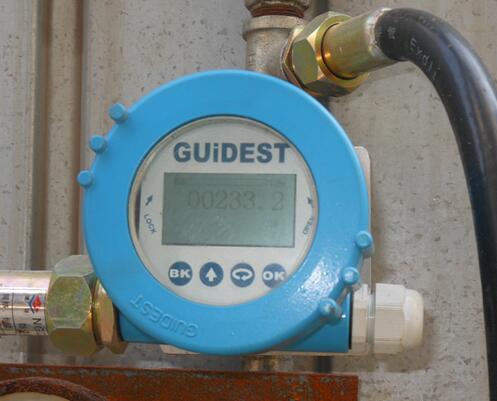

SX-300SC 回路顯示表

SX-300SC回路顯示儀表是一種過程變量數字顯示儀表，它用來采集/輸出4-20mA電流信號，同時通過回路電壓給顯示儀供電，不需要額外接電源供電，僅需將它串聯于被測電流回路中就可以由LCD顯示屏顯示出被測回路電流所對應的數值，回路壓降小于3.5VDC，幾乎不會對整個電流回路造成任何影響；
產品詳情

SX-300SC回路顯示儀表是一種過程變量數字顯示儀表，它用來采集/輸出4-20mA電流信號，同時通過回路電壓給顯示儀供電，不需要額外接電源供電，僅需將它串聯于被測電流回路中就可以由LCD顯示屏顯示出被測回路電流所對應的數值，回路壓降小于3.5VDC，幾乎不會對整個電流回路造成任何影響；SX-300SC型回路顯示儀采用鋁合金殼體設計，防護等級IP65 / IP68，防爆標志ExiaIIBT6，可用于環境要求嚴格的危險場合。


1、技術指標

型 號

SX-300A

SX-300SC

SX-300MD

輸 入

4-20mA、PT100

4-20mA

4-20mA/RS485/HART/ TRL2

輸 出

4-20mA、2路繼電器

4-20mA

4-20mA/RS485

回路壓降

—

＜3.5 VDC

—

顯示精度

＜0.3% F.S

＜0.2% F.S

＜0.2% F.S

顯示位數

4位

4位

4位

防爆標志

ExiaIIBT6

ExiaIIBT6

ExiaIIBT6

防護等級

IP65 / IP68

IP65 / IP68

IP65 / IP68

工作電源

24VDC、220VAC

無需單獨供電

24VDC、220VAC

殼體材質

鑄鋁

鑄鋁/不銹鋼

鑄鋁

外供電壓

24VDC（可選）

無

無

電氣接口

M20*1.5、1/2NPT（F）

M20*1.5、1/2NPT（F）

M20*1.5、1/2NPT（F）

安裝方式

2”U型卡、板卡

2”U型卡、板卡

2”U型卡、板卡



2、使用方法：

第一步：打開儀表

智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)129032.png           智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)129044.png

            單腔殼體                                      雙腔殼體

第二步：儀表接線圖示：

SX-300SC回路顯示儀

智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)129133.png   智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)129137.png

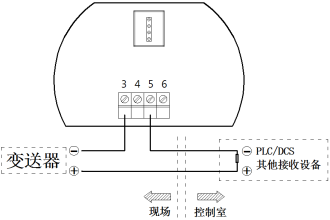

接線方式-1

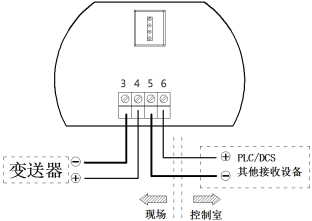

接線方式-2

SX-300A二次顯示表

智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)129169.png         智能儀表和物聯網產品綜合說明書-2019修訂5.9(1)129179.png

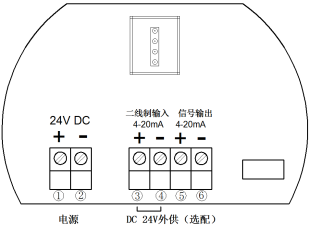

主腔接線圖示

側腔接線圖示


3、產品選型

GUIDEST SX-300 顯示類儀表



A

二次顯示表

儀表類型

SC

回路顯示表

MD

多參數顯示表


A

220V AC

供電類型

B

24V DC

C

無需獨立供電（適配SC型儀表）


2

4-20mA

輸入

P

PT100（僅A型儀表適用）

R

Modbus RS485（僅MD型儀表適用）

H

HART協議（僅MD型儀表適用）

T

羅斯蒙特TRL2（僅MD型儀表適用）


2

4-20mA

輸出

P

4-20mA+上下限2點繼電器報警（僅A型儀表適用）

R

Modbus RS485（僅MD型儀表適用）


M

M20*1.5

電氣接口

N

1/2”NPT（F）


A

帶24VDC外供電源（僅A型儀表適用）

外供電源

B

不帶外供電源


P

標準型

安全類型

I

防爆型ExiaIIBT6

GUIDEST

SX-300








訂貨代碼
